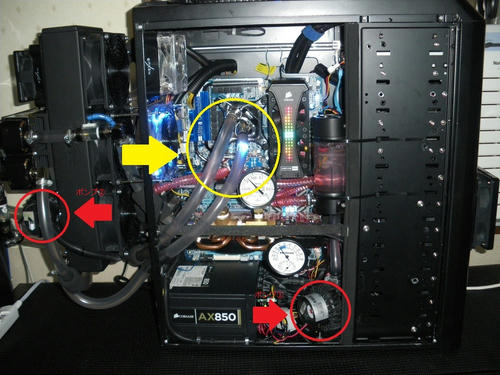

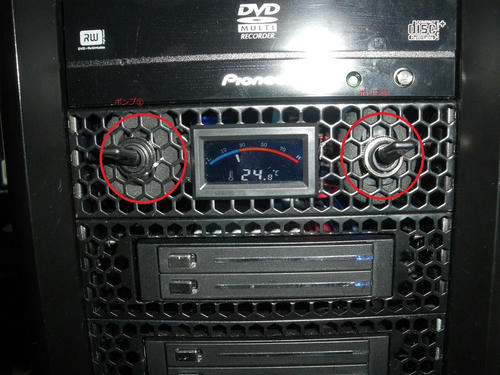

今回ポンプを2機搭載し、切り替えスイッチを付け
ポンプ、ポンプを別々に動かせるようにしました。

通常はポンプ①のみで冷却し
ポンプ①+ポンプ②はOCをする場合に使用し2機で冷却しています。
水圧水流はポンプ②のダイヤルで調整しています。

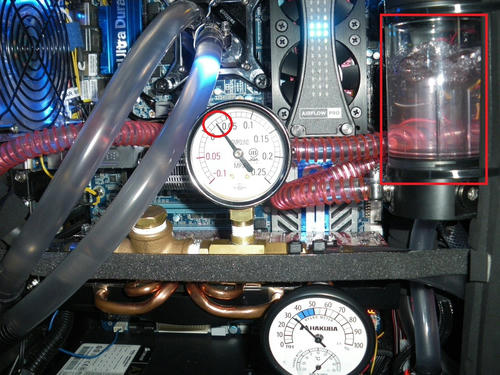

写真を見ると分かりますが、かなりの水圧水流で水が流れています。

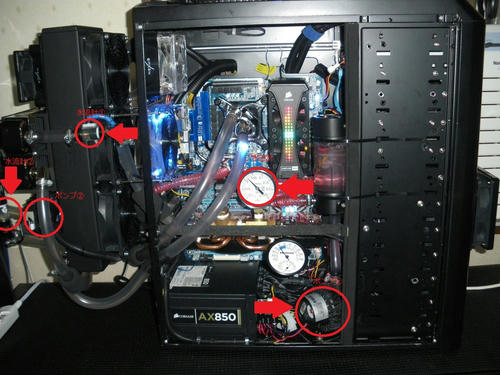

水冷系の構成は
リザーブタンク→ポンプ①→ラジエター①→水圧計
水流計①→ラジエター②→ポンプ②→水流計②→ラジエター③
CPU→ラジエター④→マザーボード→ラジエター⑤→リザーブタンク
となっています。
